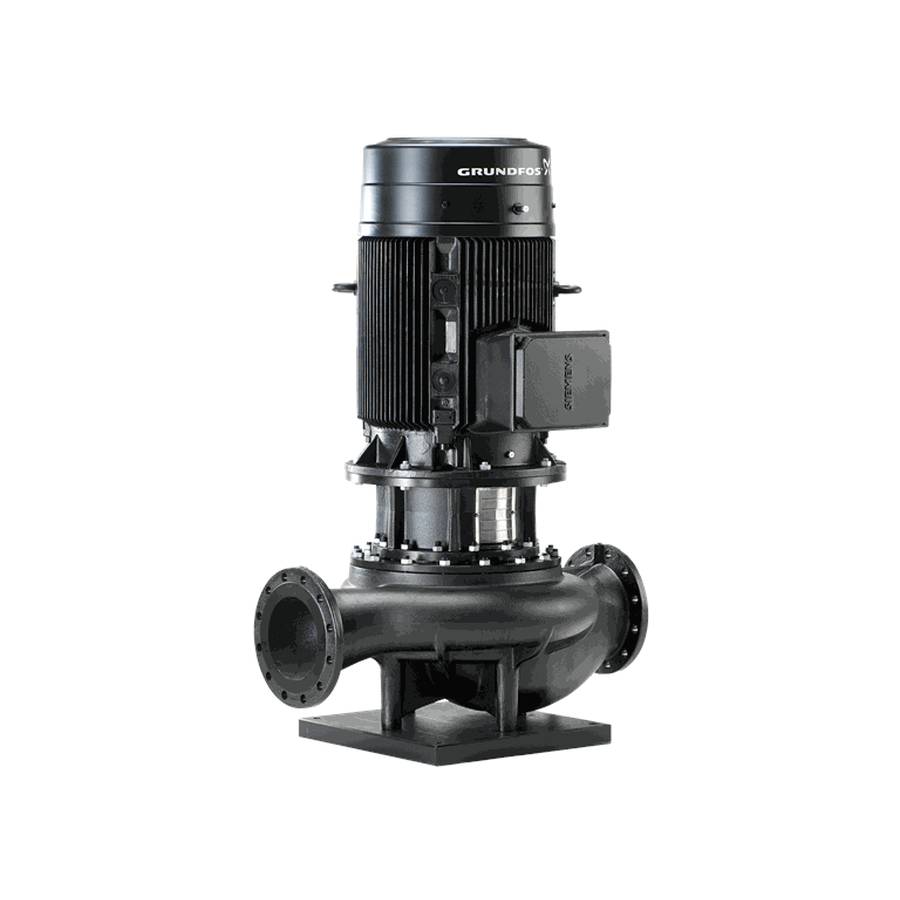

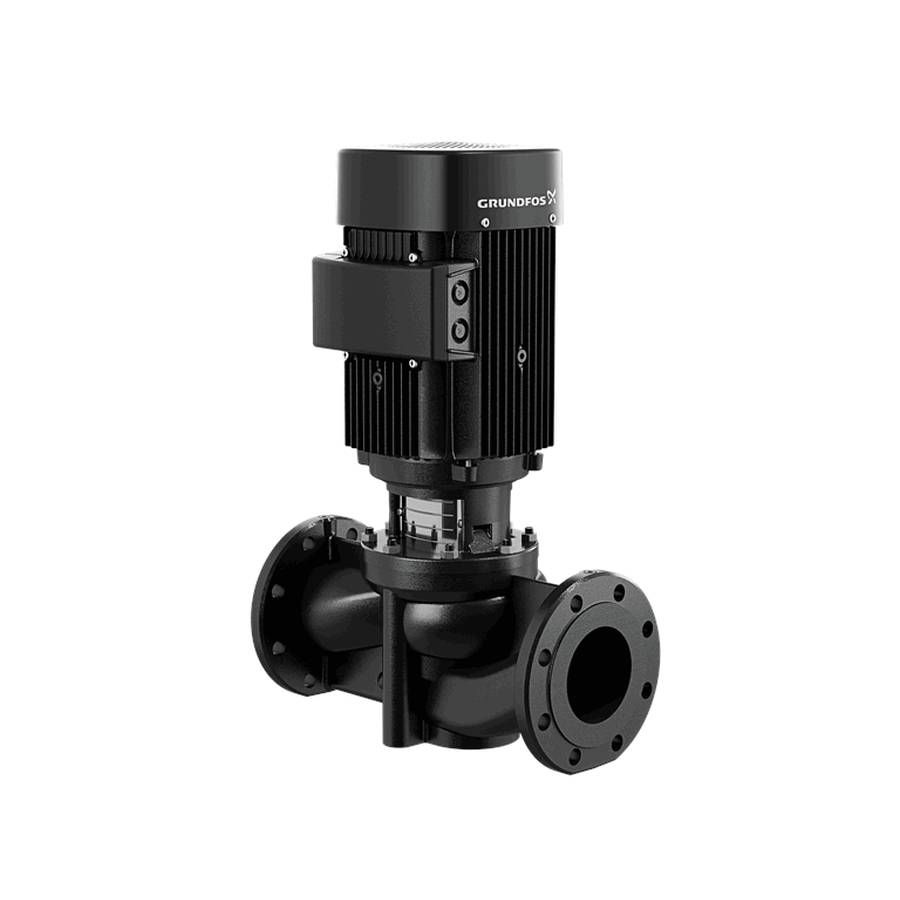

Серия Grundfos TP — это вертикальные одноступенчатые центробежные насосы с фланцевым присоединением, предназначенные для систем отопления, кондиционирования, охлаждения и циркуляции воды в инженерных сетях
Эти насосы созданы для обеспечения стабильного напора и высокой производительности в коммерческих и промышленных установках. Надёжность, простота обслуживания и энергоэффективность делают Grundfos TP универсальным решением для широкого спектра задач — от централизованного отопления до технологических контуров
Конструкция и принцип работы
Насосы TP спроектированы как моноблочные агрегаты с вертикальным расположением вала и электродвигателем с фланцевым соединением. Уникальная особенность конструкции — прямое соединение рабочего колеса с валом двигателя без муфты, что снижает потери и повышает общую эффективность установки. Корпус насоса изготовлен из чугуна с антикоррозионным покрытием, рассчитан на рабочее давление до 16 бар. Рабочее колесо — закрытого типа, отлито из нержавеющей стали или бронзы (в зависимости от модификации), что обеспечивает устойчивость к кавитации и абразивному износу. Подшипники двигателя имеют долговечную смазку, а уплотнение вала выполнено в виде механического торцевого уплотнения, легко заменяемого без демонтажа насоса из системы
Основные конструктивные особенности

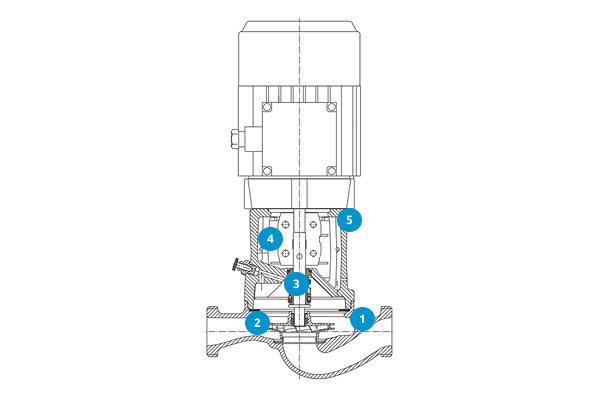

Насосы Grundfos TP серия 100
- Корпус насоса (чугун EN-GJL-150, EN-GJL-200, нерж.сталь)
- Рабочее колесо (композит PES/PP 30 % GF)
- Вал (нерж.сталь)
- Муфта (чугун EN-GJL-400)
- Головка насоса (чугун EN-GJL-200, нерж.сталь), вторичные уплотнения (EPDM), вращающаяся часть торцевого уплотнения вала (карбид кремния) и неподвижная часть торцевого уплотнения (графит с пропиткой смолой, карбид кремния)

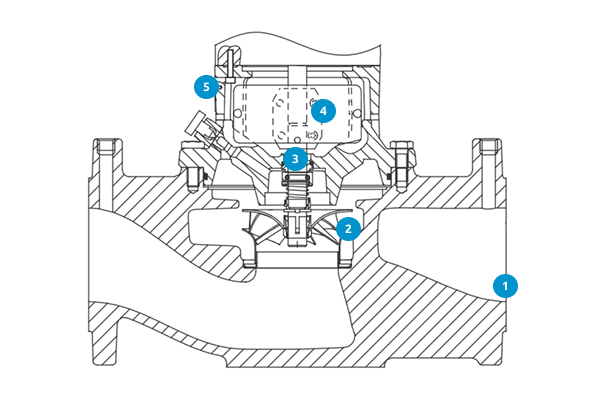

Насосы Grundfos TP серия 200
- Корпус насоса (чугун EN-GJL-250, бронза CuSn10)
- Рабочее колесо (нерж.сталь)
- Вал (нерж.сталь)
- Муфта (чугун EN-GJL-400)
- Головка насоса (чугун EN-GJL-250, бронза), вторичные уплотнения (EPDM), вращающаяся часть торцевого уплотнения вала (карбид кремния) и неподвижная часть торцевого уплотнения (графит с пропиткой смолой, карбид кремния)

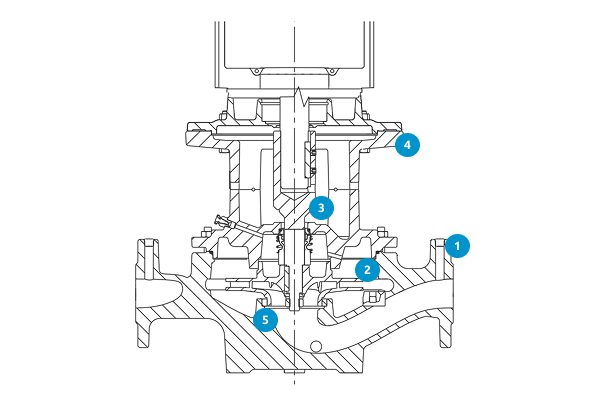

Насосы Grundfos TP серия 300 (PN 16)
- Корпус насоса (чугун EN-GJL-250)
- Рабочее колесо (чугун EN-GJL-200, бронза CuSn10)
- Вал и разъемный наконечник вала (алюминий и нерж.сталь/сталь)
- Головная часть/опора двигателя (чугун, EN-GJL-250), вторичные уплотнения (EPDM), вращающаяся часть торцевого уплотнения вала (графит с диффузионным насыщением металлом, карбид кремния) и неподвижная часть торцевого уплотнения (карбид кремния)
- Кольца щелевого уплотнения (бронза CuSn10)
Насосы Grundfos TP серия 300 (PN 25)
- Корпус насоса (чугун EN-GJL-400)
- Рабочее колесо (чугун EN-GJL-200, бронза CuSn10)
- Вал и разъемный наконечник вала (алюминий и нерж.сталь/сталь)
- Опора двигателя (чугун, EN-GJL-250), вторичные уплотнения (EPDM, FXM), вращающаяся часть торцевого уплотнения вала (графит с диффузионным насыщением металлом, карбид кремния) и неподвижная часть торцевого уплотнения (карбид кремния)
- Кольца щелевого уплотнения (бронза CuSn10)
Такое сочетание решений обеспечивает компактность, простоту монтажа и надёжную работу даже при высоких температурах теплоносителя
Функции и режимы работы
Такое сочетание решений обеспечивает компактность, простоту монтажа и надёжную работу даже при высоких температурах теплоносителя
Серия Grundfos TP выпускается в широком диапазоне размеров и производительностей, что позволяет точно подобрать насос под конкретные параметры системыВ зависимости от исполнения насос может работать в постоянном или регулируемом режиме. При подключении к частотному преобразователю (например, CUE или TPE-модуль) насос становится энергоэффективным узлом с автоматической адаптацией к изменению нагрузки
В стандартном исполнении TP обеспечивает постоянный напор и стабильный поток жидкости при номинальной скорости вращения. Для систем с переменным расходом возможно управление по сигналу 0–10 В или через внешние контроллеры Grundfos
Энергоэффективность и эксплуатационные преимущества
Насосы TP отличаются высоким КПД за счёт оптимизированной гидравлики и прямого соединения двигателя с рабочим колесом. Потери энергии сведены к минимуму, а вибрация и шум значительно ниже, чем у аналогов с муфтовым приводом
Преимущества эксплуатации:
- Высокий КПД и экономия электроэнергии
- Долговечное торцевое уплотнение, рассчитанное на продолжительную работу при температурах до 140 °C
- Простота технического обслуживания — замена уплотнения без снятия двигателя
- Низкий уровень вибрации и шума
- Возможность регулирования скорости с помощью частотного преобразователя Grundfos CUE
- Длительный срок службы благодаря качеству материалов и точной балансировке
Все насосы Grundfos TP проходят заводское испытание и балансировку, что гарантирует стабильную работу и точное соответствие заявленным характеристикам
Область применения и совместимость
Насосы TP применяются в системах
- Отопления и централизованных тепловых пунктов
- Кондиционирования и охлаждения
- Циркуляции горячей и холодной воды в промышленных процессах
- Систем теплоснабжения административных и жилых зданий
- Водоснабжения и повышения давления
Благодаря прочной конструкции и устойчивости к перепадам температуры, Grundfos TP широко используется в котельных, тепловых станциях, больницах, школах, бизнес-центрах и на промышленных объектах
Насосы полностью совместимы с приводами Grundfos CUE и автоматикой систем iSOLUTIONS, что позволяет организовать гибкое управление и мониторинг параметров работы
Почему выбирают Grundfos TP
Профессионалы выбирают Grundfos TP за надёжность, энергоэффективность и простоту обслуживания. Насосы этой серии проектируются для долговременной эксплуатации в тяжёлых условиях, обеспечивая стабильную циркуляцию и предсказуемые характеристики. Монтажники отмечают удобство установки и лёгкий доступ к уплотнениям, а инженеры — высокий КПД и возможность автоматизации через частотные преобразователи
Благодаря проверенной конструкции и адаптации под промышленные стандарты, Grundfos TP стал одним из самых востребованных вертикальных насосов в своей категории. Это решение, которое сочетает мощность, долговечность и инженерную точность Grundfos
Итог
Grundfos TP — вертикальный циркуляционный насос для отопления, кондиционирования и систем охлаждения, отличающийся высоким КПД, долговечностью и простотой эксплуатации. Он обеспечивает стабильную циркуляцию при минимальных потерях энергии, работает бесшумно и не требует сложного обслуживания
Если вам нужен циркуляционный насос Grundfos для отопления или охлаждения, рассчитанный на долгие годы работы, серия TP станет оптимальным выбором — надёжное оборудование, созданное для точной и бесперебойной работы в самых ответственных системах
