Серия Grundfos UPS — это классические трёхскоростные циркуляционные насосы для систем отопления, горячего водоснабжения (ГВС) и охлаждения. Они сочетают надёжную механику, стабильные рабочие характеристики и простоту управления, оставаясь одним из самых популярных решений Grundfos для бытовых и коммерческих установок
UPS предназначен для обеспечения устойчивой циркуляции теплоносителя при любых нагрузках и отличается долговечностью, бесшумной работой и минимальными требованиями к обслуживанию
Конструкция и принцип работы
Насосы Grundfos UPS выполнены по принципу «мокрого ротора». Перекачиваемая жидкость охлаждает электродвигатель и смазывает подшипники, что обеспечивает бесшумную работу и исключает необходимость регулярного технического обслуживания
Корпус изготовлен из прочного чугуна с антикоррозионным покрытием, устойчивого к давлению и высоким температурам. Внутренние элементы — вал, ротор и подшипники — выполнены из нержавеющей стали и керамики, что гарантирует долговечность и надёжность
Конструктивные преимущества Grundfos UPS

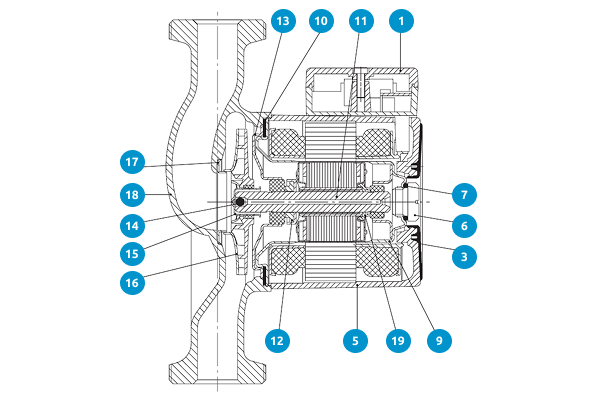

Трехфазный насос UP

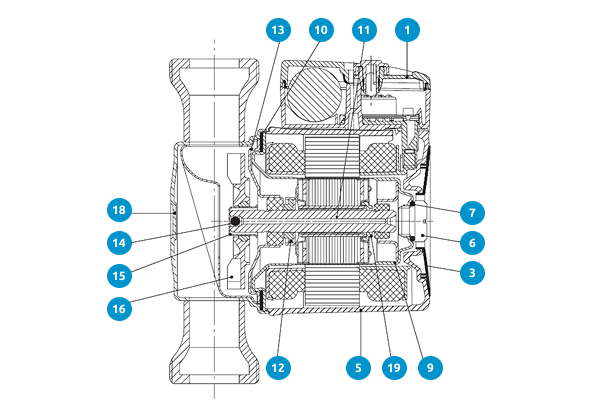

Однофазный насос UP

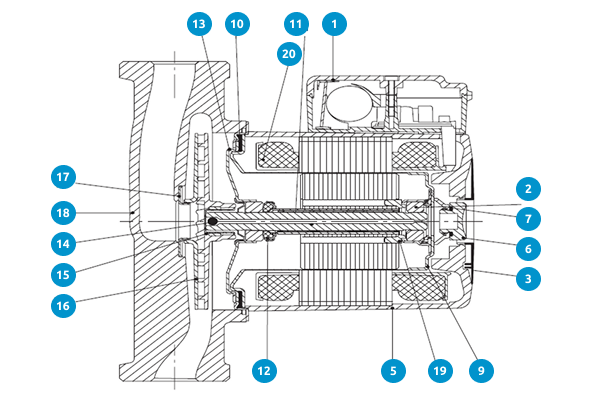

Модель насоса UPS 25-120

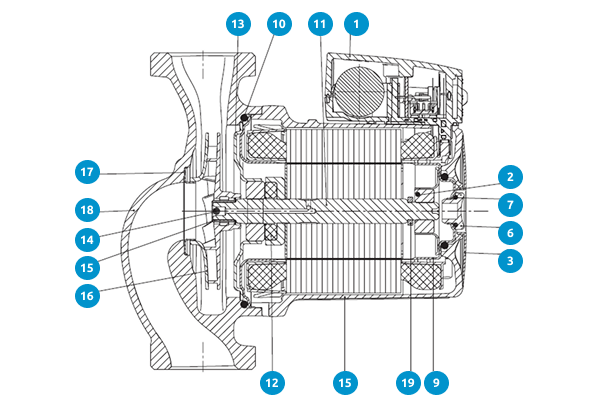

Модель насоса UPS xx-100

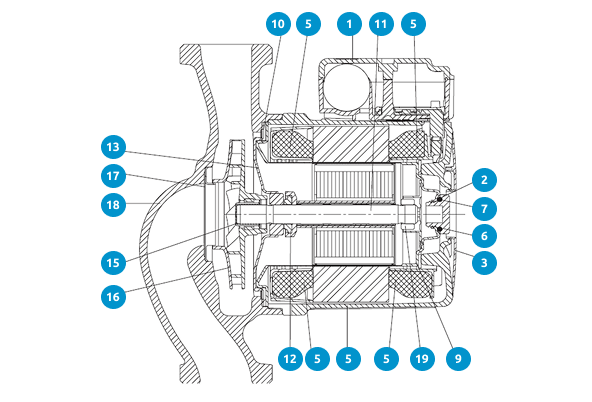

Модель насоса UPS 25/32-25,-55,-80
| № позиции | Наименование | Материал |
|---|---|---|
| 1 | Клеммная коробка Крышка клеммной коробки Электрическая часть (только для однофазных насосов) | Композит PPE/PS Композит PPE/PS Композит PET |
| 2 | Радиальный подшипник | Керамика |
| 3 | Шильдик | Композит PA 66 |
| 5 | Корпус статора Крышка обмоток статора | Алюминий Al Si10Cu₂ Композит PET |
| 6 | Винт воздушного клапана | Никелированная латунь Ms58 |
| 7, 10 | Уплотнение | Резина EPDM |
| 9 | Гильза ротора | Нержавеющая сталь |
| 11 | Вал в сборе | Нержавеющая сталь для насосов серии UPS xx-100 |
| 12 | Упорный подшипник • Уплотнение подшипника | Графит Резина EPDM |
| 13 | Пластина подшипника | Нержавеющая сталь |
| 14 | Обратный клапан | Резина EPDM |
| 15 | Усечённый конус | Нержавеющая сталь |
| 16 | Рабочее колесо | Композит PES/PP 30 % GF |
| 17 | Кольцо | Нержавеющая сталь |
| 18 | Корпус насоса | Чугун Нержавеющая сталь |
| 19 | Стопорное кольцо Корпус невозвратного клапана (для сдвоенных насосов) Заслонка клапана (для сдвоенных насосов) | Композит PES Композит Резина EPDM |
| 20 | Промежуточное кольцо | Нержавеющая сталь |
| Источник: таблица материалов насосов Grundfos серии UP/UPS | ||
Такая конструкция обеспечивает стабильность параметров даже при высоких температурах теплоносителя и постоянной нагрузке на систему. Режимы и управление скоростью
Режимы работы и управление
Grundfos UPS оснащён трёхскоростным электродвигателем, позволяющим вручную выбирать оптимальную производительность
Переключатель, расположенный на клеммной коробке, задаёт одну из трёх скоростей вращения ротора, обеспечивая точную адаптацию под тип системы:
- Первая скорость — для небольших контуров и систем тёплого пола, где важна экономия и бесшумность
- Вторая — универсальный режим для большинства бытовых отопительных схем
- Третья — для систем с повышенным расходом или большими гидравлическими потерями
Регулировка проста, занимает несколько секунд и не требует инструментов или дополнительного оборудования
Благодаря ручному управлению скоростью, UPS одинаково подходит для однотрубных и двухтрубных систем, а также для контуров рециркуляции ГВС. Насос обеспечивает стабильный напор и постоянную циркуляцию в любых условиях эксплуатации
Энергоэффективность и эксплуатационные преимущества
Хотя серия UPS не имеет электронной автоматики, оптимизированная гидравлика и надёжный электродвигатель обеспечивают высокий уровень энергоэффективности и минимальные эксплуатационные расходы
Основные преимущества эксплуатации:
- Бесшумная работа, комфортная для жилых помещений
- Устойчивость к перепадам напряжения и температурным колебаниям
- Длительный срок службы без необходимости обслуживания
- Простая установка благодаря стандартным присоединительным размерам
- Защита от перегрева и перегрузки двигателя
Насосы UPS соответствуют всем требованиям по безопасности и долговечности, гарантируя стабильную работу в течение многих лет даже при непрерывной эксплуатации
Область применения и совместимость
Насосы Grundfos UPS применяются в:
- Системах радиаторного и напольного отопления
- Линиях рециркуляции горячего водоснабжения
- Небольших системах охлаждения и кондиционирования
- Инженерных установках жилых, административных и промышленных зданий
Серия полностью совместима с большинством котлов — как настенных, так и напольных — и подходит для замены старых моделей Grundfos без переделки трубопроводов. Температура перекачиваемой жидкости — от +2 до +110 °C, рабочее давление — до 10 бар. Насосы допускают установку в горизонтальном и вертикальном положении, что облегчает монтаж даже в стеснённых условиях
Почему выбирают Grundfos UPS
Grundfos UPS — это надёжное и проверенное временем решение для стабильного отопления и рециркуляции ГВС. Он не требует сложной настройки, работает тихо и предсказуемо, а благодаря простоте конструкции и качеству материалов служит десятилетиями
Монтажники ценят UPS за удобство и надёжность, а владельцы домов — за уверенность в том, что система отопления будет работать без перебоев и без лишних затрат
Grundfos UPS — классический циркуляционный насос, ставший стандартом качества в своём сегменте. Это оборудование, которое обеспечивает тепло и комфорт без лишней электроники и технических сложностей
Итог
Серия Grundfos UPS — практичное решение для систем отопления и горячего водоснабжения, где важны стабильность, долговечность и простота. Насос сочетает надёжную механику, низкое энергопотребление и бесшумную работу
Если вам нужен циркуляционный насос Grundfos для отопления, рассчитанный на долгую службу и лёгкое управление, UPS станет правильным выбором — проверенное временем качество Grundfos в классическом исполнении
