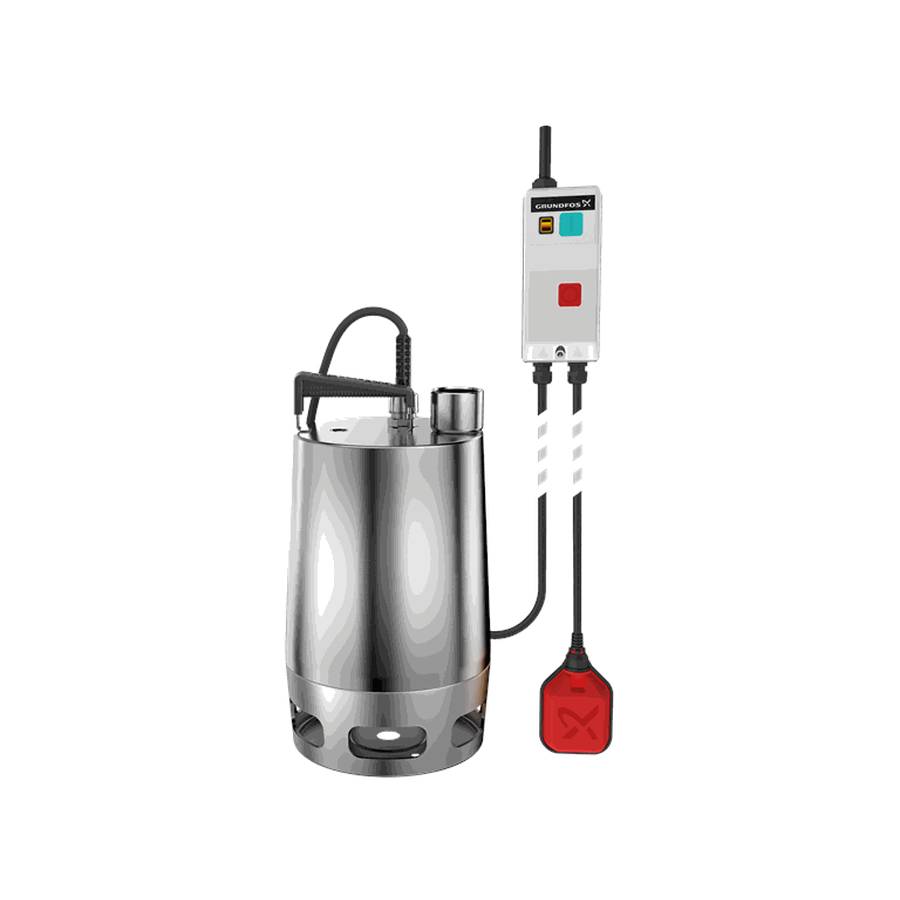

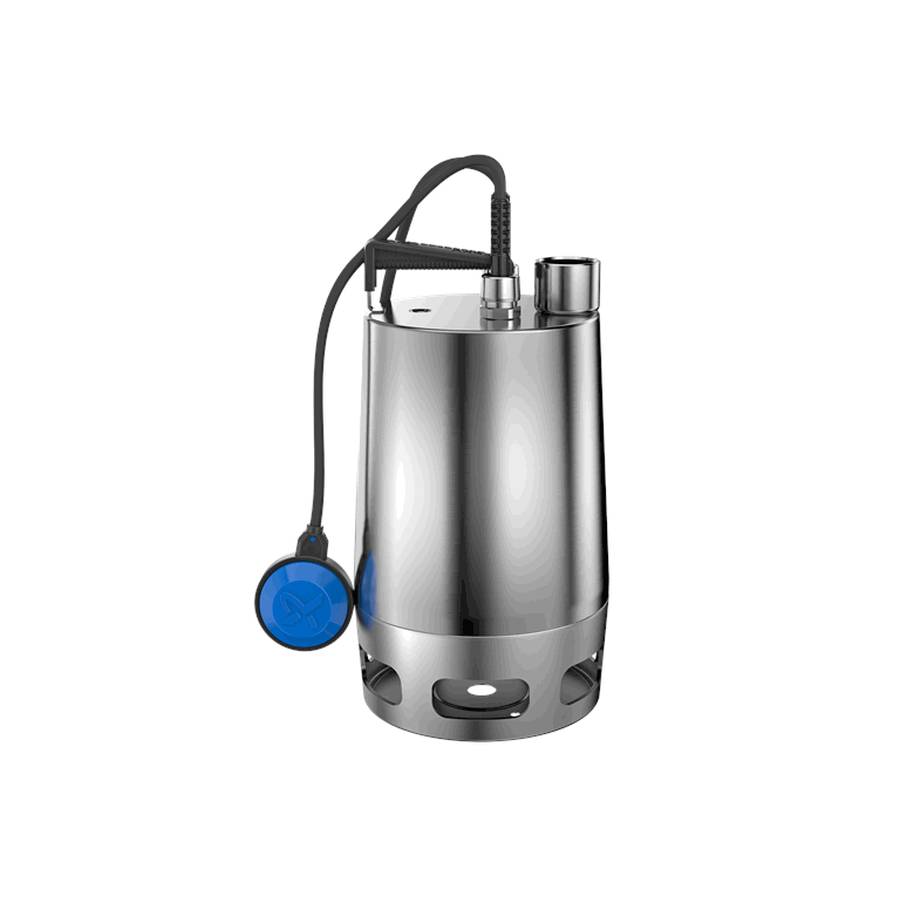

Одноступенчатый погружной насос Grundfos UNILIFT AP12.50.11.3 (96001975), представленный в двух вариантах исполнения: с поплавковым выключателем и без поплавкового выключателя. Поставляются исполнения насосов как для стационарного, так и для мобильного применения.
Конструкция насосов
Насосы представляют собой одноступенчатый погружной блочный агрегат с вертикальным нагнетательным патрубком и сеткой в основании. Все детали, находящиеся в контакте с рабочей средой, выполнены из хромоникелевой нержавеющей стали. Сетчатый фильтр крепится на корпусе насоса и может легко сниматься для обслуживания и ремонта. Сетчатый фильтр защищает насос от попадания крупных твердых включений и обеспечивает замедление потока, поступающего в насос. Все насосы UNILIFT AP оснащены вертикальными напорными патрубками с резьбой Rp 1½ (AP12.40 и AP35.40); Rp 2 (AP50 и AP12.50).
Вал из нержавеющей стали вращается на шарикоподшипниках, не требующих обслуживания.
Рабочее колесо (полуоткрытого типа для AP12; свободно-вихревого типа – для AP35 и AP50) из нержавеющей стали оснащено лопатками L-формы с зазором 12, 35 или 50 мм в корпусе насоса.
Лопатки изогнуты назад для уменьшения вредного воздействия твердых частиц и сокращения до минимума потребления энергии. На рабочем колесе устанавливается защитный колпачок, предотвращающий накопление длинноволокнистого материала (кроме AP12). Уплотнение вала представляет собой сочетание механических, сильфонных и манжетных уплотнений с 60 мл масла между ними. Уплотняющие поверхности торцевого уплотнения изготавливаются из карбида кремния. Насосный агрегат может быть оснащен одно или трехфазным асинхронным электродвигателем. Однофазные электродвигатели оснащаются встроенной термозащитой.
Область применения
Насосы UNILIFT AP являются одноступенчатыми погружными насосами, предназначенными для перекачивания серых стоков. Насосы могут перекачивать воду с определенным содержанием твердых включений, однако попадание в насос камней и аналогичных твердых веществ недопустимо - в противном случае возможно засорение насоса или выход его из строя. Поставляются исполнения насосов как для автоматического режима эксплуатации, так и для работы с управлением вручную.
Насос может применяться для следующих целей:
- Снижение уровня грунтовых вод – AP12, AP35, AP50
- Откачивание просачивающейся воды – AP12, AP35, AP50
- Перекачивание дождевой и поверхностных вод из водосборных колодцев, подводимой от водосточных желобов, из тоннелей и т.п. – AP12, AP35, AP50
- Откачивание воды из резервуаров, бассейнов, прудов и т.п. – AP12, AP35, AP50
- Перекачивание промышленных сточных вод и сточных вод из прачечных с длинноволокнистыми включениями – AP35, AP50
- Откачивание хозяйственно-бытовых сточных вод из отстойников и водоочистных сооружений – AP35, AP50
- Откачивание сточных вод из канализации, но не содержащих фекалий – AP35, AP50
- Откачивание содержащих фекалии сточных вод из канализации – AP50
- Макс. размер твердых включений [мм] – – AP12 [12мм], AP35 [35мм], AP50 [50мм]
Применение насоса для случаев эксплуатации, которые не предусмотрены его назначением, может привести к блокировке или к повышенному износу деталей. В таком случае исключается выполнение любых гарантийных обязательств и любая ответственность фирмы Grundfos в случае возникновения ущерба.
Принцип действия
Принцип работы насоса Grundfos UNILIFT AP12.50.11.3 основан на повышении давления жидкости, движущейся от входного патрубка к выходному. Передача электромагнитной энергии от обмоток статора электродвигателя на его ротор приводит к вращению рабочего колеса, соединенного через вал с ротором. Жидкость течет от входного патрубка насоса к центру рабочего колеса и дальше вдоль его лопаток. Под действием центробежных сил скорость жидкости увеличивается, соответственно растет кинетическая энергия, которая преобразуется в давление на выходном патрубке. Корпус насоса сконструирован таким образом, что жидкость собирается с рабочего колеса в направлении выходного патрубка насоса. При использовании поплавкового выключателя, который плавает на поверхности воды, осуществляется автоматическое включение и выключение насоса и опорожнение емкости. Разница уровней включения и выключения увеличивается при увеличении длины закрепленного на насосе конца кабеля. Насос без поплавкового выключателя включается/выключается вручную.
"
